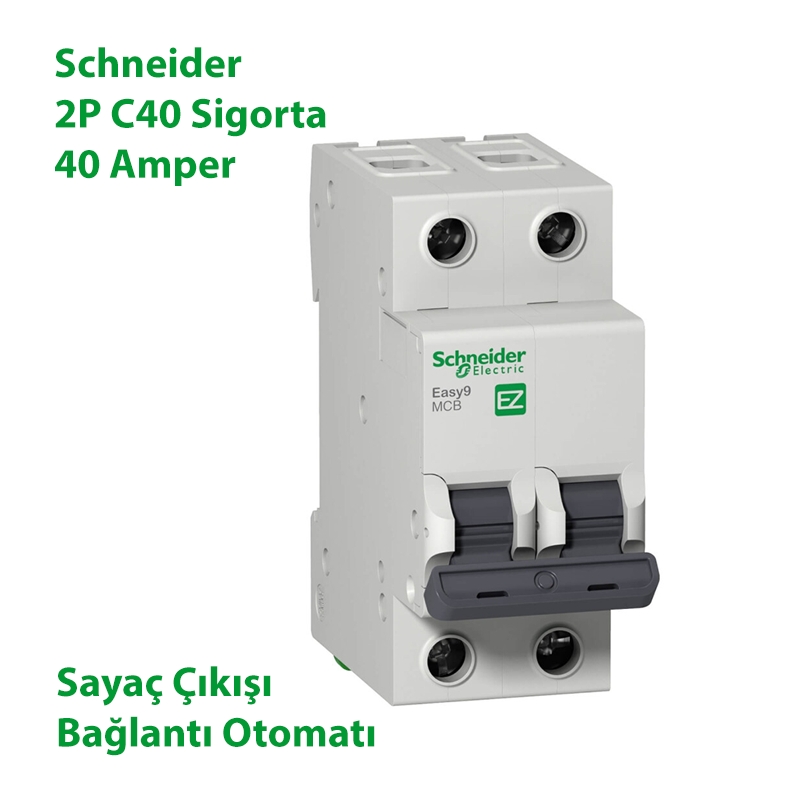

Seri: Easy9
Cihaz uygulaması: Dağıtım
Ürün ya da bileşen tipi: Minyatür devre kesici
Ürün grubu: Easy9 MCB
Poles: 2P
Korumalı kutupların sayısı: 2
[In] nominal akım: 40 A
Şebeke tipi: AC
Açma birimi teknolojisi: Termik Manyetik
Eğim kodu: C
Kesme kapasitesi:
4500 A Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1
4500 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1
Yalıtıma uygunluk: Evet 'e uygun IEC 60898-1
Tamamlayıcı:
Şebeke frekansı: 50/60 Hz
[Ue] nominal çalışma voltajı: 400 V AC 50/60 Hz
manyetik açma limiti: 5...10 x In
[Ics] nominal hizmet kesme kapasitesi:
4,5 kA 100 % x Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1
[Ui] nominal yalıtım voltajı:
500 V AC 50/60 Hz 'e uygunIEC 60898-1
[Uimp] nominal darbe dayanım voltajı:
4 kV 'e uygunIEC 60898-1
Kontak konum göstergesi: Evet
Kontrol tipi: Geçiş
Cihaz üzerii sinyalizasyon: Olmadan
Montaj Tipi: Takılabilir
Montaj desteği: DIN rayı
9 mm vida adımı: 4
Yükseklik: 81 mm
Genişlik: 36 mm
Derinlik: 66,5 mm
Renk: Gri (RAL 7035)
Mekanik dayanıklılık: 10000 cycles
Elektrik dayanıklılığı: 4000 cycles
Bağlantılar - terminaller:
Tünel tipi terminal (üst veya alt) 1…25 mm² esnek
Tünel tipi terminal (üst veya alt) 1…35 mm² sert
Sıkma torku: 3,5 N.m üst veya alt
toprak kaçağı koruması: Yok
Ortam:
Standartlar: IEC 60898-1
Ürün sertifikaları: GOST-R
IP koruma derecesi: IP20 conforming to IEC 60529
Kirletme derecesi: 2
Tropik iklim: 2
Bağıl nem: 95 % -de -25…60 °C
Nominal çalışma ortam sıcaklığı: -25…60 °C
Depolama ortam koşulları: -40…85 °C
Tip: C

★
